Impact Wrench
GDR 250-LI | 3 601 JG6 120 | 18 V / 003 - EEU
3 601 JG6 120

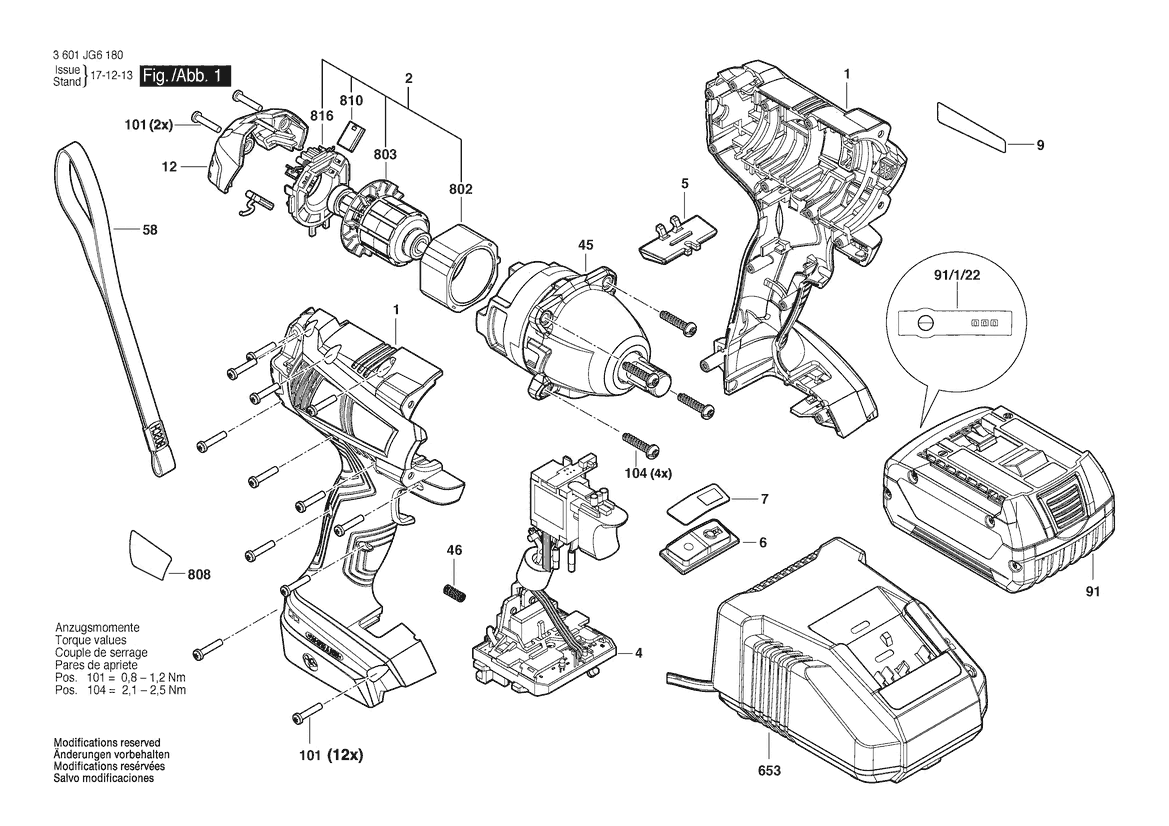

Image 1
Stator
-
part
Spare part number: 1 600 A00 0E0
Position: 802
Availability: 1
Price group: 34
-
Brush Holder
-
part
Spare part number: 1 600 A00 P98
Position: 816
Availability: 1
Price group: 26
-
Nameplate
-
part
Spare part number: 1 600 A01 23V
Position: 808
Availability: 1
Price group: 13
-
Rotor
-
Spare part number: 1 600 A01 2PA
Position: 803
Availability: 1
Price group: 35
-
Carbon-Brush Set
-
Spare part number: 1 604 321 174
Position: 810
Availability: 1
Price group: 22
-
Battery Pack
-
Spare part number: 1 607 A35 0AN
Position: 91
Availability: 1
Price group: 47
-
Compression Spring
-
part
Spare part number: 1 609 280 477
Position: 46
Availability: 1
Price group: 11
-
Electronics Module
-
part
Spare part number: 1 609 922 1CG
Position: 4
Availability: 1
Price group: 41
-
Sticker
-
part
Spare part number: 2 601 115 537
Position: 91/1/22
Availability: 1
Price group: 11
-
Fast Charger
-
part
Spare part number: 2 607 226 281
Position: 653
Availability: 1
Price group: 40
-
Strap
-
Spare part number: 2 609 100 301
Position: 58
Availability: 1
Price group: 13
-
Housing
-
part
Spare part number: 2 609 101 560
Position: 1
Availability: 1
Price group: 29
-
Housing
-
part
Spare part number: 2 609 101 560
Position: 1
Availability: 1
Price group: 29
-
Cover
-
Spare part number: 2 609 101 783
Position: 12
Availability: 1
Price group: 12
-
Adjusting lever
-
Spare part number: 2 609 101 784
Position: 5
Availability: 1
Price group: 11
-
Button
-
part
Spare part number: 2 609 101 785
Position: 6
Availability: 1
Price group: 11
-
Torx Flat-Head Screw 3X16
-
part
Spare part number: 2 609 110 201
Position: 101
Availability: 14
Price group: 12
-
Torx Flat-Head Screw 3X16
-
part
Spare part number: 2 609 110 201
Position: 101
Availability: 14
Price group: 12
-
Screw
-
Spare part number: 2 609 110 327
Position: 104
Availability: 4
Price group: 11
-
DC motor
-
part
Spare part number: 2 609 120 731
Position: 2
Availability: 1
Price group: 44
-
Label
-
part
Spare part number: 2 609 138 369
Position: 7
Availability: 1
Price group: 13
-
Manufacturer's nameplate GDS 250 LI
-
part
Spare part number: 2 609 138 417
Position: 9
Availability: 1
Price group: 13
-
Gear Box
-
part
Spare part number: 2 609 199 838
Position: 45
Availability: 1
Price group: 44
-

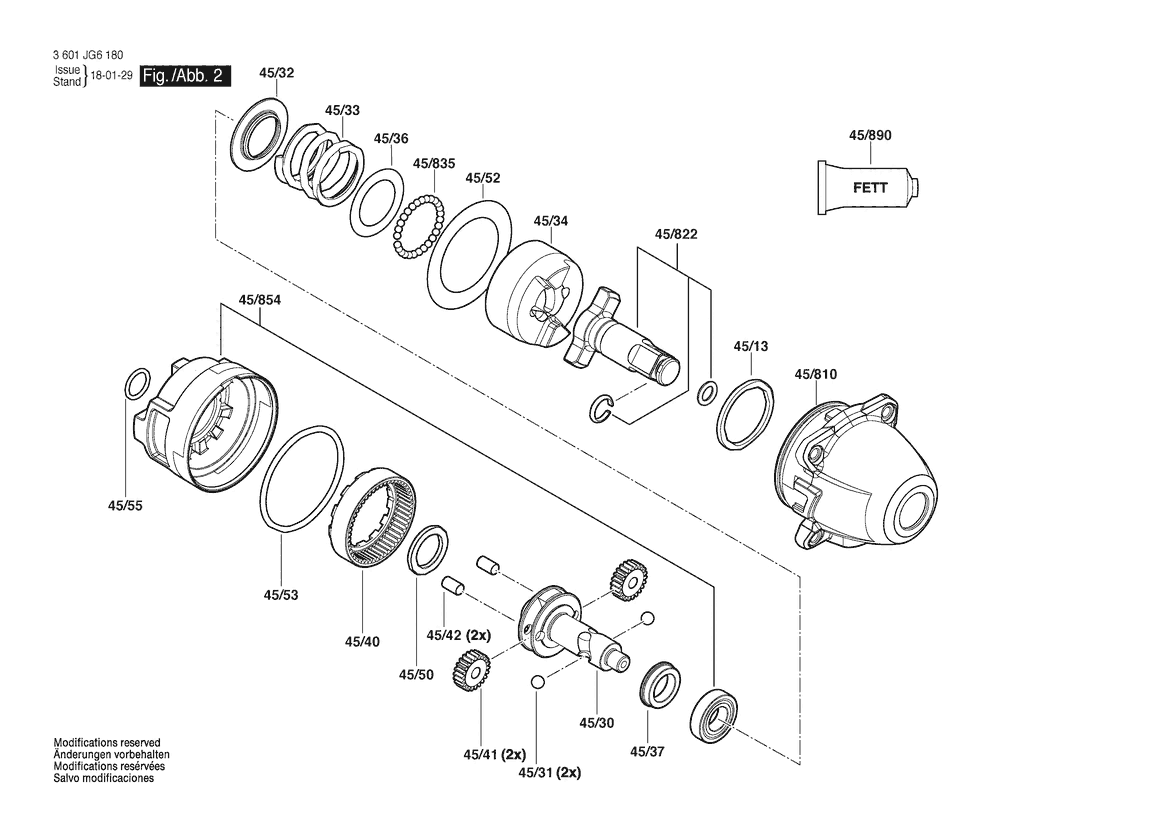

Image 1
Grease Tube 45 ML
-
part
Spare part number: 1 600 A00 2NE
Position: 45/890
Availability: 1
Price group: 32
-
Rotor
-
Spare part number: 1 600 A01 2PA
Position: 803
Availability: 1
Price group: 35
-
Coupling Half
-
Spare part number: 1 600 A01 4Z3
Position: 45/822
Availability: 1
Price group: 30
-
Washer
-
Spare part number: 2 609 110 320
Position: 45/36
Availability: 1
Price group: 10
-
Ball
-
Spare part number: 2 609 110 332
Position: 45/31
Availability: 2
Price group: 10
-
Ring Gear
-
Spare part number: 2 609 111 519
Position: 45/40
Availability: 1
Price group: 15
-
Striker
-
Spare part number: 2 609 111 555
Position: 45/34
Availability: 1
Price group: 27
-
Planet Gear
-
Spare part number: 2 609 111 560
Position: 45/41
Availability: 2
Price group: 21
-
Washer
-
Spare part number: 2 609 111 582
Position: 45/32
Availability: 1
Price group: 11
-
Washer
-
Spare part number: 2 609 111 873
Position: 45/13
Availability: 1
Price group: 11
-
Washer
-
Spare part number: 2 609 112 002
Position: 45/50
Availability: 1
Price group: 11
-
Spring
-
Spare part number: 2 609 112 003
Position: 45/33
Availability: 1
Price group: 20
-
Jack Shaft
-
Spare part number: 2 609 112 012
Position: 45/30
Availability: 1
Price group: 29
-
Washer
-
Spare part number: 2 609 112 104
Position: 45/52
Availability: 1
Price group: 11
-
Dowel pin
-
Spare part number: 2 609 112 105
Position: 45/42
Availability: 2
Price group: 10
-
steel ball
-
Spare part number: 2 609 112 136
Position: 45/835
Availability: 1
Price group: 10
-
Damper
-
Spare part number: 2 609 170 206
Position: 45/37
Availability: 1
Price group: 11
-
O-Ring
-
Spare part number: 2 609 170 243
Position: 45/55
Availability: 1
Price group: 10
-
O-Ring
-
Spare part number: 2 609 170 274
Position: 45/53
Availability: 1
Price group: 11
-
Flange Housing
-
Spare part number: 2 609 199 937
Position: 45/854
Availability: 1
Price group: 19
-
Front Housing
-
Spare part number: 2 609 199 938
Position: 45/810
Availability: 1
Price group: 29
-
1
2
Spare parts in cart

41 Parts found

Description
Pos. 1 | Housing
2 609 101 560
-
-
Pos. 2 | DC motor
2 609 120 731
-
-
Pos. 4 | Electronics Module
1 609 922 1CG
-
-
Pos. 5 | Adjusting lever
2 609 101 784
-
-
Pos. 6 | Button
2 609 101 785
-
-
Pos. 7 | Label
2 609 138 369
-
-
Pos. 9 | Manufacturer's nameplate GDS 250 LI
2 609 138 417
-
-
Pos. 12 | Cover
2 609 101 783
-
-
Pos. 45 | Gear Box
2 609 199 838
-
-
Pos. 45/13 | Washer
2 609 111 873
-
-
Pos. 45/30 | Jack Shaft
2 609 112 012
-
-
Pos. 45/31 | Ball
2 609 110 332
-
-
Pos. 45/32 | Washer
2 609 111 582
-
-
Pos. 45/33 | Spring
2 609 112 003
-
-
Pos. 45/34 | Striker
2 609 111 555
-
-
Pos. 45/36 | Washer
2 609 110 320
-
-
Pos. 45/37 | Damper
2 609 170 206
-
-
Pos. 45/40 | Ring Gear
2 609 111 519
-
-
Pos. 45/41 | Planet Gear
2 609 111 560
-
-
Pos. 45/42 | Dowel pin
2 609 112 105
-
-
Pos. 45/50 | Washer
2 609 112 002
-
-
Pos. 45/52 | Washer
2 609 112 104
-
-
Pos. 45/53 | O-Ring
2 609 170 274
-
-
Pos. 45/55 | O-Ring
2 609 170 243
-
-
Pos. 45/810 | Front Housing
2 609 199 938
-
-
Pos. 45/822 | Coupling Half
1 600 A01 4Z3
-
-
Pos. 45/835 | steel ball
2 609 112 136
-
-
Pos. 45/854 | Flange Housing
2 609 199 937
-
-
Pos. 45/890 | Grease Tube 45 ML
1 600 A00 2NE
-
-
Pos. 46 | Compression Spring
1 609 280 477
-
-
Pos. 58 | Strap
2 609 100 301
-
-
Pos. 91 | Battery Pack
1 607 A35 0AN
-
-
Pos. 91/1/22 | Sticker
2 601 115 537
-
-
Pos. 101 | Torx Flat-Head Screw 3X16
2 609 110 201
-
-
Pos. 104 | Screw
2 609 110 327
-
-
Pos. 653 | Fast Charger
2 607 226 281
-
-
Pos. 802 | Stator
1 600 A00 0E0
-
-
Pos. 803 | Rotor
1 600 A01 2PA
-
-
Pos. 808 | Nameplate
1 600 A01 23V
-
-
Pos. 810 | Carbon-Brush Set
1 604 321 174
-
-
Pos. 816 | Brush Holder
1 600 A00 P98
-
-
Turn the device for 90 degrees.
